一、设备概述

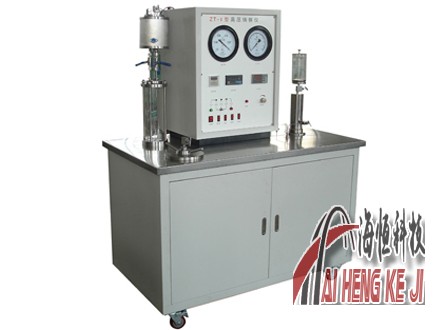

岩心孔隙铸体仪是用于研究贮层岩石内部孔隙结构的配合关系、评价油层储集性能、进行储量计算不可缺少的设备。
二、工作原理
将液态的浸染剂在真空加压的条件下注入到岩石孔喉里去并加温使其固化。固结后的岩石中，凡被浸染剂占据的空间，即为岩石连通的孔隙喉道空间。将注入浸染剂的岩石进一步加工成岩石薄片，即为铸体薄片。若将注入了浸染剂的岩石用酸处理，溶蚀掉组成岩石的碎屑矿物、岩块和胶结物，即成为岩石孔隙的空间结构。
三、仪器参数
工作压力：80MPa；
工作温度：200℃；
真空度：-0.098MPa；
加热功率：1KW；
铸体缸有效容积：φ40×260、φ27×260（玻璃管尺寸）；
铸体介质注入有效孔喉半径≥0.2µm。
四、仪器的组成
该仪器主要由真空系统、高压灌注及加温固化系统以及样品室、电气系统、安全系统等组成。
五、制作步骤
5-1、样品制备
切割样品：按照分析目的在岩样上选取代表性的部位进行切割。一般把岩样切成18×18×6mm或24×24×6mm的方块，也可以用直径为25mmm的空心钻头钻取后再用切片机切成约6mm的岩样，并编号。
清洗样品：对于含油样品首先要放在洗油设备中洗油，一般用氯仿溶剂或1︰4的酒精苯溶液，直到岩样中不含油为止。经过洗油后的岩样放进超声波清洗器中，再用水超洗约4分钟。
样品烘干：将样品放在干燥箱中4小时，温度控制在105℃～110℃间，烘去水分，待自然冷却后放入干燥器中备用。
封装样品：将编好号的样品按顺序依次放入干净的玻璃管内，并及时作好装样记录，每块样品之间用云母片隔离，目的是为了便于以后分开样品，距离玻璃管口3cm处停止装样。
5-2、染色树脂的配制
岩石铸体用的浸染剂是染色树脂，它的主要成分是环氧树脂，以及其它试剂。
配制方法是：用烧杯在天平称取一定量的8828环氧树脂，并按比例称取稀释剂501，用玻璃棒充分搅拌均匀后，再按比例称取固化剂594，搅拌均匀后，按比例加入染料，使其充分搅拌均匀；整个配制过程在70℃的恒温水浴中进行，以得到充分溶解的染色树脂。
5-3、真空灌注
打开阀2，其余阀全部关闭，将装好样品的试管放入真空灌注釜内并密封好，将配制的药品倒入药品瓶中，并将药品瓶放入水浴锅中，加热到70℃左右，使其变得容易流动。
将药品瓶与真空灌注釜上阀门连接，打开真空泵开关，抽真空，当系统内真空与当天大气压相比相差400pa时，根据不同岩性抽空1～4h，如果达不到时，也不能差2个mm泵柱，否则应仔细检查流程的密封原因，排除故障，然后将药品瓶内的染剂注入到样品管中，并淹没样品10mm以上灌注完毕，再继续抽空15～30分钟，以不冒气泡为准，停泵，打开阀1接通大气，打开真空灌注釜取出样品管待加压、加温灌注用。
注意以上工作结束后，一定要把样品管处的浸染擦净，避免加温固化时，使样品管粘结在高压容器上。
关闭真空泵后，须立即打开阀7，使真空系统放空，防止漏油。
5-4、加压灌注及加温固化
放样品管：将真空灌注结束的样品管放入高压容器，放时动作要缓慢、准确，要尽量避免将空气压入油液，并不使浸染剂液溢出在高压容器的任何部位，以免粘结。
打开阀3、阀4，其余阀全部关闭，打开真空泵对铸体缸抽空，当达-0.098Mpa时，打开阀5吸油，关闭阀3、阀4继续吸油。关真空泵，开阀7，使真空泵接通大气。铸体缸内吸满油后关阀5。
升温：打开容器加热开关，将控温仪设定到100℃，到100℃时，恒温开始。恒温1小时后，控温仪设定到160℃，到160℃时恒温开始。恒温4小时，关闭电源，退泵到零。放一夜自然冷却后，打开封头，取出样品管。
注意：升温时会产生很高的回压，要随时降低压力，当环氧树脂聚合时，压力不断下降，此时需不断补充压力。用电动泵设置好上、下限控制压力，电动泵会自动升压、降压。
5-5、分样
加压灌注后样品管，用小锤小心敲碎，并用刀按装样顺序分开样品，放入标签处，待磨片或酸蚀用。
I. Overview of equipment
Core pore casting instrument is an indispensable equipment for studying the matching relationship of pore structure in reservoir rocks, evaluating reservoir performance and calculating reserves.
Second, the working principle
Liquid dye is injected into the pore throat of rock under vacuum pressure and heated to cure it. In the consolidated rock, the space occupied by the impregnating agent is the pore throat space connected with the rock. The rock injected with the impregnation agent is further processed into rock flakes, that is, casting flakes. If the rock injected with the impregnation agent is treated with acid, the clastic minerals, rock blocks and cements that make up the rock will be dissolved, which will become the spatial structure of rock pores.
Third, the instrument parameters
Working pressure: 80MPa；;
Working temperature: 200℃;
Vacuum degree:-0.098 MPa;
Heating power: 1KW；;
Effective volume of casting cylinder: φ40×260 and φ27×260 (glass tube size);
The effective throat radius of casting medium injection is ≥ 0.2m..
Fourth, the composition of the instrument
The instrument is mainly composed of vacuum system, high-pressure perfusion and heating curing system, sample room, electrical system and safety system.
