一、概述

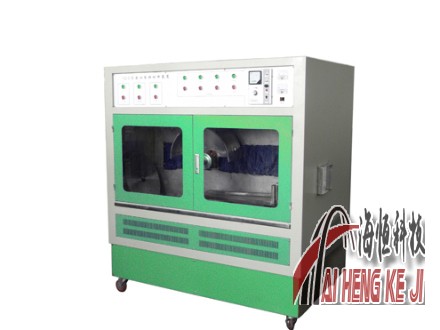

岩心自动剖切机可用来剖切大直径长岩心岩样。该机具有造型美观、结构紧凑、运行平稳、操作方便、安全可靠等优点，可广泛应用于石油、地质、煤炭等科研生产部门。
二、主要技术指标
剖切岩样：φ62，φ80，φ108，φ110mm、长度≤1000mm
金刚石切刀：φ440×2×φ50
切刀电机：3.0kw 、转速2800r /min
纵向进给速度：0~930mm/min
纵向进给电机：YCT—112—4a
工作时间：连续
环境温度：0 ~40℃
外形尺寸：2230×1140×1340mm
冷 却：自来水
三 、工作原理与构造
本机由导轨、切刀工作台、岩石夹具、调速电机、横向拖板、电器系统等组成，以8号角钢为主焊接机架，整机结构紧凑、刚性强、工作平稳、运动精度高、性能良好。
主电机安装在切刀工作台上，利用三角带带动切刀主轴工作，切刀工作台安装在导轨上，由丝杠带动在导轨上来回运动。调速电机经传动变速箱、三角带带动丝杠旋转。本机及其它各部分的控制均由电器系统来控制。
本机采用刀片移动、工件静止的工作方法。切刀工作台可左右移动，两端点有行程开关控制，当切刀工作台运动至终端时，便自动停止。
I. Overview
The automatic core cutter can be used to cut large-diameter and long-core rock samples. The machine has the advantages of beautiful appearance, compact structure, stable operation, convenient operation, safety and reliability, and can be widely used in scientific research and production departments such as petroleum, geology and coal.
Second, the main technical indicators
Rock samples: φ62, φ80, φ108, φ110mm, length ≤ 1000 mm.
Diamond cutter: φ440×2×φ50
Knife motor: 3.0kw, rotating speed 2800r /min.
Longitudinal feed speed: 0~930mm/min
Longitudinal feed motor: YCT-112-4A
Working hours: continuous
Ambient temperature: 0 ~40℃
Overall dimensions: 2230×1140×1340mm.
Cold water: tap water
Third, the working principle and structure
This machine is composed of guide rail, cutter table, rock clamp, speed regulating motor, transverse carriage, electrical system, etc. The 8 # angle steel is the main welding frame. The whole machine has compact structure, strong rigidity, stable work, high movement accuracy and good performance.
The main motor is installed on the cutter table, and the V-belt is used to drive the cutter spindle to work. The cutter table is installed on the guide rail and driven by the lead screw to move back and forth on the guide rail. The speed regulating motor drives the lead screw to rotate through the transmission gearbox and V-belt. The control of this machine and other parts is controlled by the electrical system.
This machine adopts the working method of blade moving and workpiece static. The cutter table can move left and right, and both ends are controlled by travel switches. When the cutter table moves to the terminal, it will automatically stop.
