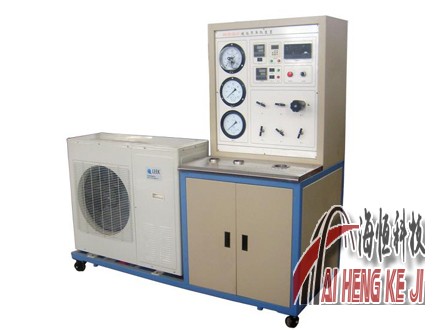

该仪器是小型超临界萃取的典型代表，利用超临界二氧化碳的特性，在萃取釜中充分溶解携带萃取物质，通过改变分离器中的压力和温度条件，迅速实现物料与气体的分离，分离速度快，效果好。
该装置主要由：萃取釜、分离釜、CO2高压泵、夹带剂泵、制冷系统、CO2贮罐、换热系统、净化系统、流量计、温度控制系统、安全保护装置、清洗系统等组成。设备采用铝塑型材整体支架和不锈钢激光切割操控面板，全流程实体控制，附属设备和系统都能满足超临界萃取所需要求和现代实验室整体要求。
一、 萃取釜：
配有水夹套循环加热系统，温度可调，配固、液料用料筒
材质 1Cr18Ni9Ti
容积 0.2L
工作压力 50MPa
二、 分离釜：
配有水夹套循环加热系统，温度可调
材质 1Cr18Ni9Ti
容积 0.1L
工作压力 30MPa
三、CO2高压泵：
流量（双柱塞） 排量25L/h 变频可调
工作压力 50MPa
四、 夹带剂泵：
流量（双柱塞） 1/4-4L/h 机械调节
工作压力 50MPa
五、制冷系统：
制冷量 2000Kcal/h 风冷
温度控制范围 2℃～7℃ 满足工艺要求
六、换热系统：
材质 1Cr18Ni9Ti
规格 Φ6×1盘管
工作压力 50MPa
配水夹套循环加热系统，温度可调
七、净化系统：
材质 1Cr18Ni9Ti
工作压力 50MPa
八、CO2贮罐：
材质 1Cr18Ni9Ti
容积 2L
工作压力 16MPa
九、流量计：
规格 金属管浮子流量计数显远传
数显表 分别显示瞬时和累积流量
十、温度控制系统：
控制范围 室温~85℃可调（水浴）
动态控温精度 ±1℃ 数显双屏
十一、安全保护装置：
1．高压泵出口配电接点压力表、设定工作压力、超压自动停泵保护。
2．萃取釜、分离釜根据工作压力，分别配安全阀，超压自动泄压。
3．系统配备压力、水位报警等施软性安全措施，出现问题后需及时排除解决问题才能正常工作。
十二、管路：
阀门、管件 DW6
接触流体的容器、阀门、管件、管线均采用1Cr18Ni9Ti不锈钢制作。
十三、其它：
电源： 三相五线制 380V/50HZ 4kW
CO2： 食品级≥99.5%，单瓶净重≥22Kg 用户自备
安装尺寸：1600×800×1700mm，外加操作空间。
The instrument is a typical representative of small-scale supercritical extraction. By using the characteristics of supercritical carbon dioxide, the extracted substances are fully dissolved in the extraction kettle, and the separation of materials and gases can be realized quickly by changing the pressure and temperature conditions in the separator, with fast separation speed and good effect.
The device mainly consists of an extraction kettle, a separation kettle, a CO2 high-pressure pump, an entrainer pump, a refrigeration system, a CO2 storage tank, a heat exchange system, a purification system, a flowmeter, a temperature control system, a safety protection device and a cleaning system. The equipment adopts aluminum-plastic profile integral bracket and stainless steel laser cutting control panel, and the whole process is controlled by entities. The auxiliary equipment and system can meet the requirements of supercritical extraction and the overall requirements of modern laboratories.
1. Extraction kettle:
Equipped with water jacket circulating heating system, adjustable temperature, charging barrel for solid and liquid materials.
Material 1Cr18Ni9Ti
Volume 0.2L
Working pressure 50MPa
Second, the separation kettle:
Equipped with water jacket circulating heating system with adjustable temperature.
Material 1Cr18Ni9Ti
Volume 0.1L
Working pressure 30MPa
Third, CO2 high-pressure pump:
Flow (double plunger) displacement 25L/h variable frequency adjustable.
Working pressure 50MPa
Four, entrainer pump:
Flow (double plunger) 1/4-4L/h mechanical adjustment
Working pressure 50MPa
V. Refrigeration system:
Refrigeration capacity 2000Kcal/h air cooling
The temperature control range is 2℃ ~ 7℃, which meets the process requirements.
Six, heat exchange system:
Material 1Cr18Ni9Ti
Specification φ 6× 1 coil
Working pressure 50MPa
Water distribution jacket circulating heating system with adjustable temperature.
Seven, purification system:
Material 1Cr18Ni9Ti
Working pressure 50MPa
Eight, CO2 storage tank:
Material 1Cr18Ni9Ti
Volume 2L
Working pressure 16MPa
Nine, flowmeter:
Specification metal tube float flowmeter digital display remote transmission
Digital display meter shows instantaneous and cumulative flow respectively.
X. Temperature control system:
The control range is adjustable from room temperature to 85℃ (water bath)
Dynamic temperature control accuracy 1℃ digital display dual screen
XI. Safety protection devices:
1. Pressure gauge of distribution contact at the outlet of high-pressure pump, set working pressure and automatic pump stop protection due to overpressure.
2. According to the working pressure, the extraction kettle and the separation kettle are respectively equipped with safety valves, which can automatically release the pressure in case of overpressure.
3. The system is equipped with soft safety measures, such as pressure and water level alarm, and it needs to be eliminated and solved in time to work normally.
Twelve, pipeline:
Valves and pipe fittings DW6
Containers, valves, pipe fittings and pipelines in contact with fluids are made of 1Cr18Ni9Ti stainless steel.
XIII. Others:
Power supply: three-phase five-wire system 380V/50HZ 4kW.
CO2: food grade ≥99.5%, single bottle net weight ≥22Kg, provided by users.
Installation size: 1600×800×1700mm, plus operating space.
