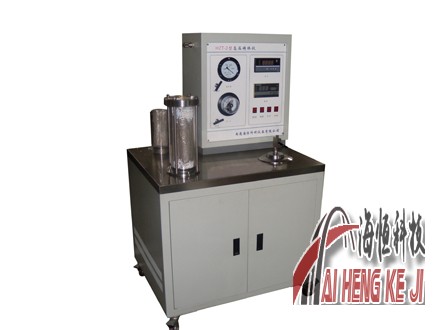

一、产品概述
主要是岩心样块进行真空处理后，在真空状态下加入一定规格的液体进行浸泡充分吸收，为了使岩心达到充分浸泡和吸收，在浸泡过程中，利用自动加压系统对岩心饱和室施加外压，注入一定量的液体，使其达到充分饱和，其外压压力可根据岩心疏松和致密程度而定。
该设备适合各石油开采研究院、岩心分析实验使用，自动化程度高，控制灵敏、安全可靠。
二、技术参数
真空度：1×10-2Pa
高工作压力：25MPa
饱和室容积：2L
储液罐容积：2L
真空缓冲：1L
总 功 率：1.2kW
电源电压：AC220V 50Hz
三、仪器的主要组成结构
设备主要由真空系统、饱和室、储液罐、自动加压泵、压力表及管件、阀门、自动控制系统、设备箱体支架等组成。
四、主要部件性能指标
4-1真空系统：
真空系统主要由：真空泵、真空缓冲罐、真空仪表以及管阀件等组成。
真空泵真空度：1×10-2Pa
真空缓冲罐：1L
真空仪表：-0.1MPa
真空罐底部放空：球阀
真空罐底部阀门采用球阀：1、操作简单、使用方便；2、真空环境下，易于真空释放，有效保护真空泵，防止密封面液体以及机油回吸。
4-2、饱和室、储液罐：
饱和室容积：2L
饱和室耐压：30MPa
制作材料：不锈钢
立式悬挂结构，配备专用拆卸工具，操作简单、快捷。
储液罐容积：2L
4-3、自动加压泵：
自动加压泵采用现代高新电子技术进行自动控制，具有恒流、恒压等特点，方便该部件的位置移动改变，环境适应性强。
该泵在使用过程中，仅需在设备的操作屏上进行预先设定，设定完成确认后，即可自动工作，无噪声，适合实验室环境需要。
自动加压泵高压力：30MPa
正常使用压力：≤25MPa
使用环境温度：常温
4-4、压力表及管件、阀门：
采用电接点控制仪对系统压力进行双重监控，当系统达到设定安全压力，则该仪表控制加压泵的运行，进行启动、停泵操作，有效保护系统安全。
系统中所采用的阀门及管接件均为实验室用高压不锈钢产品。
4-5、设备箱体支架：
本设备箱体支架均采用A3磷化喷塑处理，美观大方。
I. Product Overview
Mainly, after the core sample is vacuum-treated, a certain amount of liquid is added to soak and fully absorb the core in a vacuum state. In order to fully soak and absorb the core, in the soaking process, an automatic pressurization system is used to apply external pressure to the core saturation chamber, and a certain amount of liquid is injected to make it fully saturated. The external pressure can be determined according to the degree of core looseness and compactness.
The equipment is suitable for various petroleum exploitation research institutes and core analysis experiments, with high degree of automation, sensitive control, safety and reliability.
Second, the technical parameters
Vacuum degree: 1×10-2Pa
High working pressure: 25MPa
Saturation chamber volume: 2L
Volume of liquid storage tank: 2L
Vacuum buffer: 1L
Total power rate: 1.2kW
Power supply voltage: AC220V 50Hz
Three, the main structure of the instrument
The equipment is mainly composed of vacuum system, saturation chamber, liquid storage tank, automatic pressurization pump, pressure gauge and fittings, valves, automatic control system, equipment box bracket, etc.
Fourth, the main components performance indicators
4-1 Vacuum system:
The vacuum system is mainly composed of vacuum pump, vacuum buffer tank, vacuum instrument and pipe valve.
Vacuum degree of vacuum pump: 1×10-2Pa
Vacuum buffer tank: 1L
Vacuum instrument: -0.1MPa
Vacuum tank bottom venting: ball valve
The valve at the bottom of vacuum tank adopts ball valve: 1. Simple operation and convenient use; 2. In a vacuum environment, it is easy to release vacuum, effectively protecting the vacuum pump and preventing the liquid and engine oil on the sealing surface from sucking back.
4-2. Saturation chamber and liquid storage tank:
Saturation chamber volume: 2L
Saturation chamber withstand voltage: 30MPa
Material: stainless steel
Vertical suspension structure, equipped with special disassembly tools, simple and fast operation.
Volume of liquid storage tank: 2L
4-3, automatic booster pump:
The automatic pressurizing pump adopts modern high-tech electronic technology for automatic control, and has the characteristics of constant current and constant pressure, which is convenient for moving and changing the position of the component and has strong environmental adaptability.
In the process of use, the pump only needs to be preset on the operation screen of the equipment, and after the setting is confirmed, it can work automatically without noise, which is suitable for the needs of laboratory environment.
High pressure of automatic booster pump: 30MPa
Normal service pressure: ≤25MPa
Operating environment temperature: normal temperature
4-4, pressure gauge and pipe fittings, valves:
The electric contact controller is used to monitor the system pressure. When the system reaches the set safe pressure, the instrument controls the operation of the booster pump to start and stop the pump, which effectively protects the system safety.
The valves and pipe fittings used in the system are high-pressure stainless steel products for laboratory use.
4-5, equipment box bracket:
The box supports of this equipment are all treated with A3 phosphating and plastic spraying, which is beautiful and elegant.
