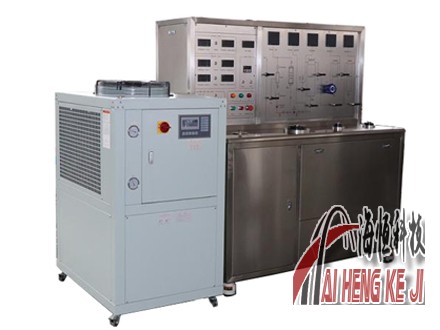

超临界萃取设备典型产品之一，超临界萃取设备升级产品，设备部件工作更稳定，工艺结构合理优化，满足功能需求的前提下，更紧凑美观。
该装置主要由：萃取釜、分离釜、CO2高压泵、夹带剂泵、制冷系统、CO2贮罐、换热系统、净化系统、流量计、温度控制系统、压力自控系统、安全保护装置、清洗系统等组成。附属设备和系统都能满足超临界萃取主系统的需求和流程图要求。
一、萃取釜：
配有水夹套循环加热系统，温度可调，配固、液料用料筒
材质 1Cr18Ni9Ti
容积 10L
工作压力 40MPa
二、分离釜：
配有水夹套循环加热系统，温度可调
材质 1Cr18Ni9Ti
容积 5L+2L
工作压力 30MPa
三、CO2高压泵：
流量（三柱塞） 排量100L/h 变频可调
工作压力 50MPa 泵头带冷却系统
四、夹带剂泵：
流量（双柱塞） 1/4～4L/h 机械调节
工作压力 50MPa
五、制冷系统：
制冷量 6100Kcal/h 风冷
温度控制范围 -5℃～+15℃ 满足工艺要求
六、换热系统：
材质 1Cr18Ni9Ti
规格 Φ6×1
工作压力 50MPa
配水夹套循环加热系统，温度可调
七、净化系统：
材质 1Cr18Ni9Ti
工作压力 50MPa
八、CO2贮罐：
材质 1Cr18Ni9Ti
容积 6L
工作压力 16MPa
九、流量计：
金属管质量流量计，量程为10~100L/h，带二次仪表
十、温度控制系统：
控制范围 室温~85℃可调（水浴）
动态控温精度 ±1℃ 数显双屏
十一、安全保护装置：
高压泵出口配电接点压力表、设定工作压力、超压自动停泵保护。
萃取釜、分离釜、精馏柱等根据工作压力，分别配安全阀，超压自动泄压。
十二、管路：
阀门、管件 DW6
接触流体的容器、阀门、管件、管线均采用1Cr18Ni9Ti不锈钢制作。阀门用阀杆经特殊热处理，坚久耐用。
十三、其它：
电源： 三相五线制 380V/50HZ 18kW
CO2： 食品级≥99.5%，单瓶净重≥22Kg 用户自备
安装尺寸：2400×1200×1700mm，外加操作空间。
One of the typical products of supercritical extraction equipment, the upgraded products of supercritical extraction equipment make the equipment parts work more stably, the process structure is optimized reasonably, and it is more compact and beautiful on the premise of meeting the functional requirements.
The device mainly consists of an extraction kettle, a separation kettle, a CO2 high-pressure pump, an entrainer pump, a refrigeration system, a CO2 storage tank, a heat exchange system, a purification system, a flowmeter, a temperature control system, a pressure automatic control system, a safety protection device and a cleaning system. The auxiliary equipment and system can meet the requirements of the main system of supercritical extraction and the flow chart.
1. Extraction kettle:
Equipped with water jacket circulating heating system, adjustable temperature, charging barrel for solid and liquid materials.
Material 1Cr18Ni9Ti
Volume 10L
Working pressure 40MPa
Second, the separation kettle:
Equipped with water jacket circulating heating system with adjustable temperature.
Material 1Cr18Ni9Ti
Volume 5L+2L
Working pressure 30MPa
Third, CO2 high-pressure pump:
Flow (three plungers) displacement 100L/h variable frequency adjustable.
Pump head cooling system with working pressure of 50MPa
Four, entrainer pump:
Flow (double plunger) 1/4 ~ 4L/h mechanical adjustment
Working pressure 50MPa
V. Refrigeration system:
The refrigeration capacity is 6100Kcal/h, and it is air cooled.
The temperature control range is-5℃ ~+15℃, which meets the process requirements.
Six, heat exchange system:
Material 1Cr18Ni9Ti
Specification φ 6× 1
Working pressure 50MPa
Water distribution jacket circulating heating system with adjustable temperature.
Seven, purification system:
Material 1Cr18Ni9Ti
Working pressure 50MPa
Eight, CO2 storage tank:
Material 1Cr18Ni9Ti
Volume 6L
Working pressure 16MPa
Nine, flowmeter:
Metal tube mass flowmeter with a measuring range of 10~100L/h and secondary instrument.
X. Temperature control system:
The control range is adjustable from room temperature to 85℃ (water bath)
Dynamic temperature control accuracy 1℃ digital display dual screen
XI. Safety protection devices:
High-pressure pump outlet distribution contact pressure gauge, set working pressure, overpressure automatic pump stop protection.
The extraction kettle, separation kettle, rectification column, etc. are respectively equipped with safety valves according to the working pressure, and the overpressure can be automatically relieved.
Twelve, pipeline:
Valves and pipe fittings DW6
Containers, valves, pipe fittings and pipelines in contact with fluids are made of 1Cr18Ni9Ti stainless steel. The valve stem for valves is durable after special heat treatment.
XIII. Others:
Power supply: three-phase five-wire system 380V/50HZ 18kW.
CO2: food grade ≥99.5%, single bottle net weight ≥22Kg, provided by users.
Installation size: 2400×1200×1700mm, plus operating space.
